項目總結

　　南寧某軌道在建中，需快速獲取周邊場景數據并繪制軌道中心線與軌道線，完成與軌道設計圖的對比與檢測分析。由于現場環境限制，遮擋嚴重，全站儀與GPS等常規設備無法快速進行作業，而且其高質量及高精度的要求也為用戶的工作增加難度。而Trimble SX10以其600米掃描距離與無需拼接的優勢能夠完美解決此問題，可快速獲取場景數據進行數據處理。應某設計院要求，天寶官方授權代理商北京麥格天渱科技發展有限公司使用TrimbleSX10 對此項目進行規劃，實施數據采集與分析，完成最終成果提交。

　　為保證獲取高質量完整的軌道數據，我們先沿著軌道邊周邊走一圈，進行實地勘察，做項目規劃與評估，以確保作業效率和成果質量。

外業流程

　　控制測量：根據計劃實施數據采集，先使用GPS對軌道兩邊較高地勢位置進行控制點采集，將Trimble SX10架設已知點，后視為軌道對面已知點，完成測站設立。使用全站儀功能對下一站點的控制點進行采集，并使用掃描功能對所選區域進行點云數據采集，以此方式完成整個控制網創建。

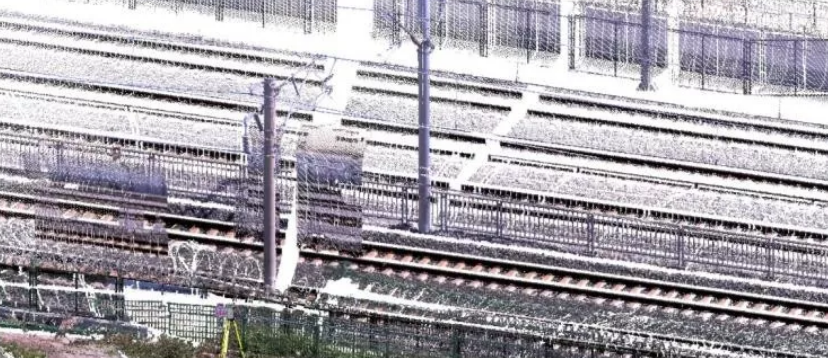

　　影像、點云采集：在做控制測量的同時完成點云與影像的數據采集，Trimble SX10可以將整個軌道的信息以三維彩色點云的形式展現出來。通過在不同角度進行多方位掃描觀測，確保軌道三維數據的完整性。

內業流程

　　由于采取已知點架站的方式，因?yàn)闊o需進行點云拼接，導入即是三維點云。

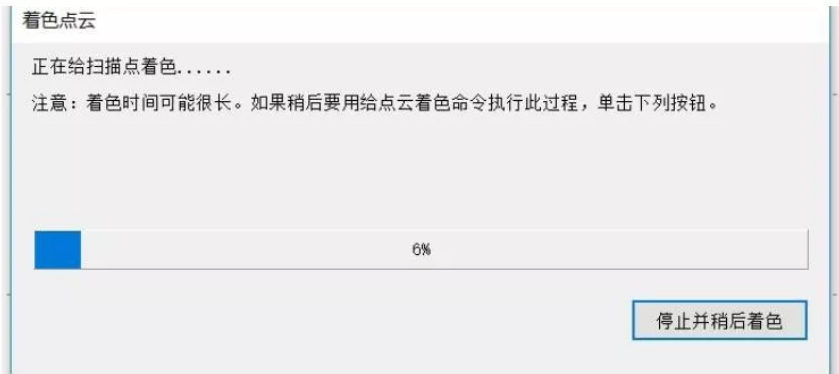

　　數據導入、著色：使用Trimble Business Center軟件對數據進行導入與著色。

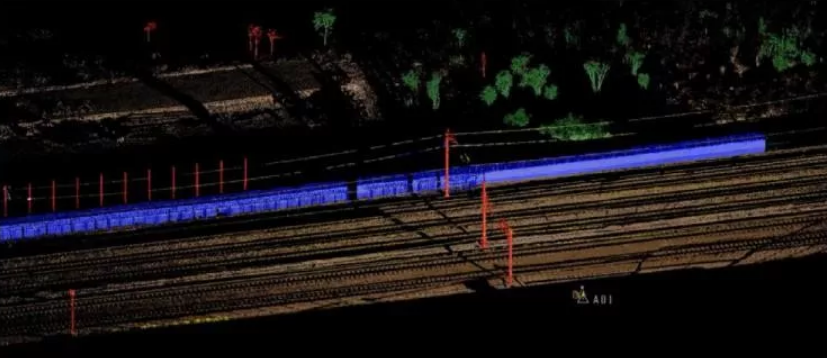

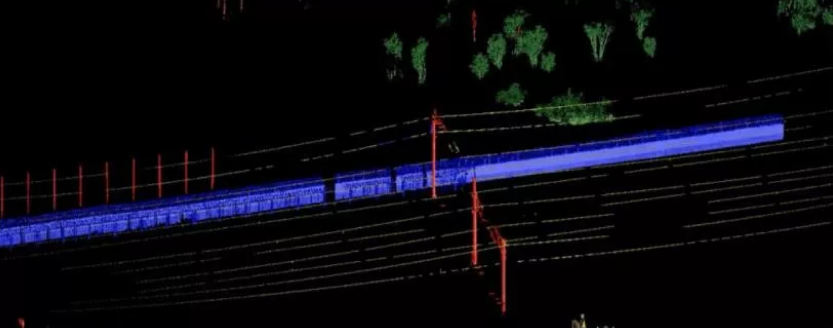

　　點云自動分類：使用自動分類工具完成建筑、植被、燈桿、地面等分類，完成數據的自動過濾。

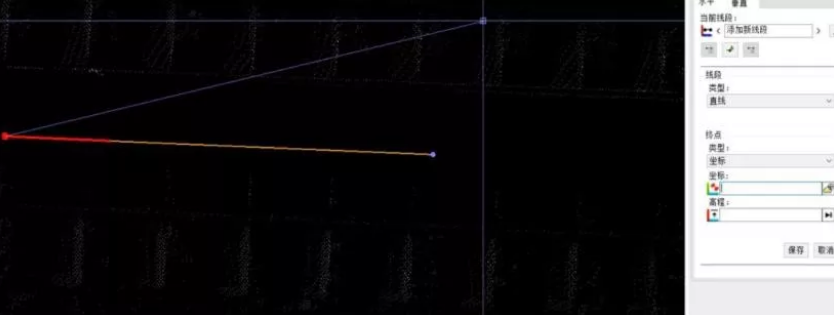

　　軌道中心線、軌道線繪制：使用自動分類后的數據進行軌道中心線與軌道線繪制。

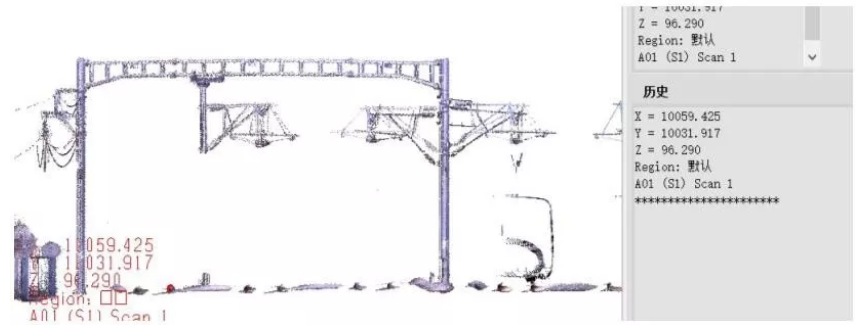

　　提取軌面高程：使用創建點工具選取軌面最高點，完成軌面高程提取。

項目總結

　　高效率：2小時完成數據采集與處理

　　高精度：無需拼接，無拼接誤差，1″的全站儀工作模式

　　多功能：輕松解決需要幾臺儀器配合才能完成的任務：控制測量、精細掃描、地理影像獲取

　　較強的內業軟件：點云編輯、自動分類、多樣化顯示、自動擬合軌道中心線、軌道線CAD圖繪制、任意面切割、影像量測等
